La misurazione alternata del campo di corrente (ACFM) è una tecnica elettromagnetica utilizzata per il rilevamento delle cricche da fatica in componenti metallici e saldature. Combina i vantaggi della tecnica di caduta potenziale di corrente alternata (ACPD) e dell’Eddy Current Testing (ECT) in termini rispettivamente di dimensionamento dei difetti senza calibrazione e capacità di lavorare senza contatto elettrico.

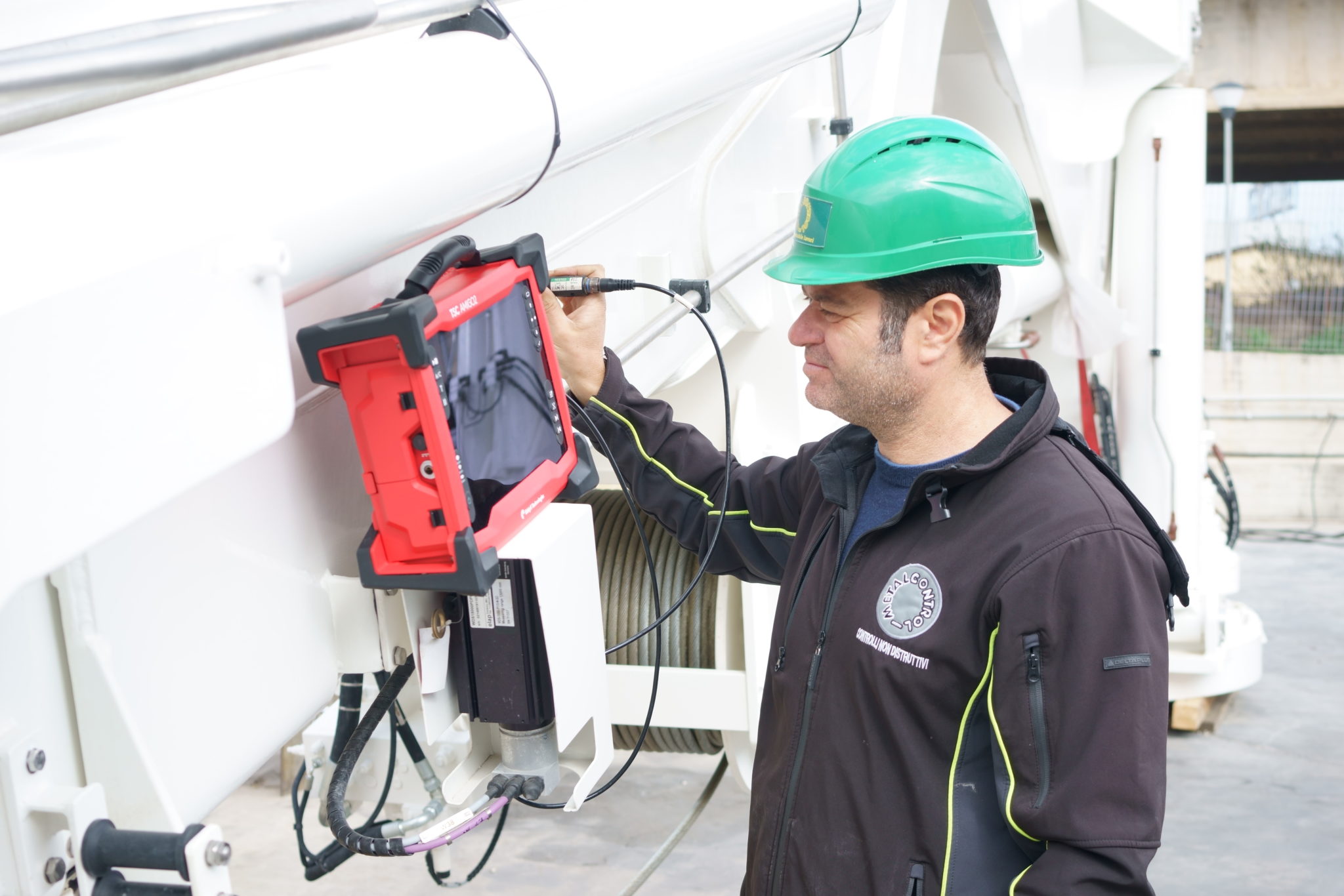

La sonda ACFM introduce una corrente elettrica localmente nella parte e misura i campi elettromagnetici associati vicino alla superficie. La presenza di un difetto disturba i campi associati e le informazioni vengono presentate graficamente all’operatore del sistema. Le estremità di un difetto sono facilmente identificabili per fornire informazioni sulla posizione e la lunghezza del difetto. Attraverso l’estensione della parete del difetto svolge un ruolo importante nel determinare l’integrità strutturale e lo stesso viene calcolato utilizzando il calcolo matematico consentendo così una valutazione immediata dell’implicazione dell’indicazione. L’ispezione ACFM può essere eseguita attraverso vernici e rivestimenti, quindi è considerata una tecnica più veloce ed economica di altre (ad esempio, l’ispezione delle particelle magnetiche (MPI).

Risorse
TSC Amigo 2
Cavo ombelicale per controllo subacquei

Benefici
° Applicabile per materiale di base o saldature, metalli conduttivi ferritici o non ferritici
° Può essere utilizzato su superfici calde, sott’acqua o in ambienti irradiati
° Fornisce informazioni sia sulla profondità che sulla lunghezza
° Dimensionamento accurato dei difetti fino a 25 mm di profondità
° Richiede una preparazione minima della superficie e può essere applicato su vernice e altri rivestimenti
° Applicabile per l’ispezione in acqua e per la normale
° I dati di ispezione possono essere memorizzati e analizzati offline
° L’ispezione può essere codificata

Applicazioni
° Rilevamento e dimensionamento delle cricche da fatica e da idrogeno.
° Ispezione delle saldature in unità mobili di perforazione offshore
° Ispezione delle saldature nei ponti autostradali
° Ispezione dei componenti ferroviari
° Ispezione di cambio, denti di ingranaggi, alberi a manovella, teste di cilindri, turbine, ecc. nelle industrie aerospaziali
° Rilevamento di cricche da fatica e corrosione in navi, serbatoi di stoccaggio e tubazioni nelle industrie petrolifere e del gas e della produzione di energia elettrica
° Ispezione degli utensili di perforazione
° Ispezione di vari componenti nelle industrie automobilistiche
